石英晶體振蕩器
- 編號：74842392
- 頻率：1~125MHz

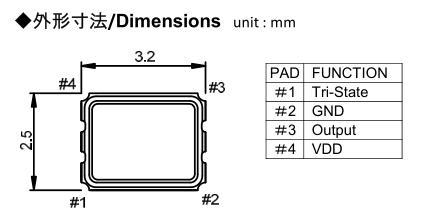

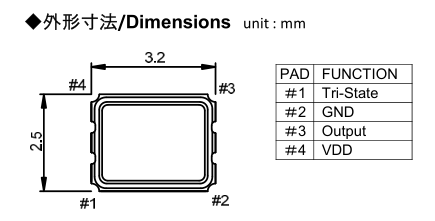

- 尺寸：3.2*2.5mm
NAKA晶體,石英晶振,SP300石英晶體振蕩器
3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性適合用于汽車電子部件,晶振在嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛...
.jpg)
NAKA晶體,石英晶振,SP300石英晶體振蕩器.小型表面貼片型貼片晶振,較適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從7.98MHz起對應,小型,薄型具備強防焊裂性,NAKA Crystal在惡劣嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊盤以及高溫回流溫度曲線要求,符合AEC-Q200認證.
石英晶振高精度晶片的拋光技術:有源晶振是目前晶片研磨技術中表面處理技術的最高技術,最終使晶振晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值.從而達到一般研磨所達不到的產品性能,使石英晶振的等效電阻等更接近理論值,使晶振可在更低功耗下工作.使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態.
TXC,NDK,希華.jpg)
NAKA晶振集團主要以石英晶振,電子元件,三端穩壓管,LED照明,高壓電容器,薄膜電容器等產品的生產與開發,在于2013年開始處理,軟件的開發,今后在有線、無線通信設備的本公司商品化目標.今后更能迅速滿足市場的需求,不斷提高晶振精度及擴展晶振頻率范圍.目前針對中國市場主要以壓控晶振,工業級晶振,無源晶振,石英晶體諧振器,有源晶振系列產品作為主打的晶振廠家.
格發TXC,NDK,希華.jpg)
| 晶振項目 | 符號 | 產品規格 |
|---|---|---|
| 標稱頻率 | f_nom | 1~50MHz |
| 頻率公差 | ppm | ±25,±50,±20ppm |
| 輸出條件 | CMOS | |
| 電源電壓 | Vcc | +1.8V,+2.5V,+3.3V |
| 負載電容 | CL | |
| 串聯電阻（ESR） | R1 | 70kΩ Max. |
| 絕對最大驅動電平 | DLmax. | 0.5μW Max. |
| 驅動電平 | DL | 0.1μW typ. |
| 并聯電容 | C 0 | 1.0pF typ. |
| 頻率老齡化 | f_age | ±3x 10-6/Year |
| 工作溫度 | T_use |
−10ºC to +60ºC −20ºC to +70ºC −40ºC to +85ºC |
| 儲藏溫度 | T_stg | −50ºC to +125ºC |
TXC,NDK,希華.jpg)
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發OSC晶振功能失?；驌舸┑拈]門或雜散現象.
電源線路
電源的線路阻抗應盡可能低.
輸出負載
建議將輸出負載安裝在盡可能靠近貼片晶振地方(在20mm范圍之間).
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.
熱影響
重復的溫度巨大變化可能會降低受損害的有源晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
石英晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致有源晶振無法產生振蕩和/或非正常工作.
對員工進行環境保護知識培訓,提高其環境意識,建立環境職責,自覺改進、預防對環境的負面影響.在對石英晶振,貼片晶振,壓控晶體振蕩器(VCXO)、溫補晶體振蕩器(TCXO)壓電石英晶振元器件的全過程中努力節能降耗,實現資源消耗最小化.對產生環境影響的活動做出及時反應,并對可能產生環境負面影響的活動做出預防.
NAKA晶振集團減少污染物排放,對不可再生的資源進行有效利用.減少廢物的產生,對其排放的責任進行有效管理,有效地使用能源.通過設計工藝程序?qū)T工進行培訓保護環境以及人們的健康和安全.提供安全使用和廢置我們的產品的信息,對環境有重大健康安全和環境的運營現狀進行糾正.
保持就健康安全環境問題與臨近攝取進行對話.通過在環境控制方面實施優秀的管理實踐,以保護環境和與強生公司全球運作相關的自然資源.向員工灌輸環境價值觀,在所有的石英晶振,晶體振蕩器,石英晶體振蕩器等產品和生產過程中應用最佳環境實用技術,為全球可持續發展做出貢獻.
