石英晶體振蕩器
- 編號：86224348
- 頻率：1~170MHz
- 尺寸：7.0*5.0*1.5mm

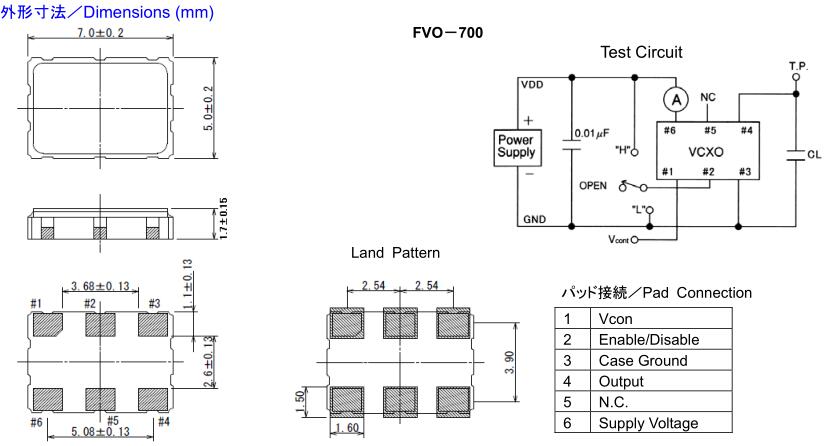

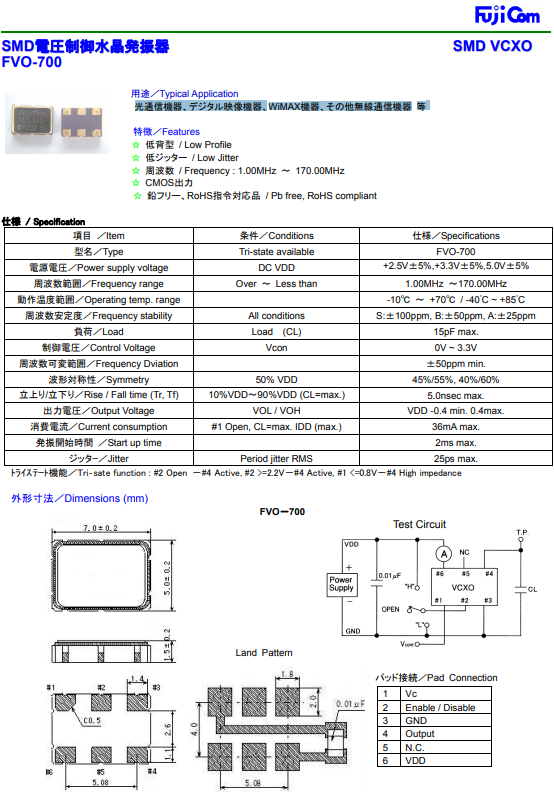

富士晶體,VCXO振蕩器,FVO-700石英振蕩子
7050壓控晶振具有適合于移動通信設備用途的高穩定的頻率溫度特性.為對應低電源電壓的產品.(可對應DC+2.5V±0.1V to+5.0V±0.1V )高度:高1.5mm,體積:0.007 cm3,重量:0.024g,小型,輕型.低消耗電流,表面貼片型產品.(可對...
.jpg)
富士晶體,VCXO振蕩器,FVO-700石英振蕩子.貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,富士晶振被廣泛應用于,平板筆記本,衛星系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-EXPress的SDH / SONET發射基站等領域.符合RoHS/無鉛
石英晶振的切割設計:用不同角度對有源晶振的石英晶棒進行切割,可獲得不同特性的石英晶片,通常我們把晶振的石英晶片對晶棒坐標軸某種方位(角度)的切割稱為石英晶片的切型.
TXC,NDK,希華.jpg)
富士晶振公司股份有限公司位于日本山梨縣南都留郡富士河口湖町勝山1430-1富士晶振公司主要以貼片晶振,電子元件,三端穩壓管,LED照明,高壓電容器,薄膜電容器等產品的生產與開發,在于2013年開始處理,軟件的開發,今后在有線、無線通信設備的本公司商品化目標.今后更能迅速滿足市場的需求,不斷提高晶振精度及擴展晶振頻率范圍.目前針對中國市場主要以壓控晶振,工業級晶振,無源晶振,石英晶體諧振器,有源晶振系列產品作為主打的晶振廠家.
格發TXC,NDK,希華.jpg)
| 晶振項目 | 符號 | 產品規格 |
|---|---|---|
| 標稱頻率 | f_nom | 1~170MHz |
| 頻率公差 | ppm | ±25,±50,±100ppm |
| 輸出條件 | CMOS | |
| 電源電壓 | Vcc | +2.5V,+3.3V,+5.0V |
| 負載電容 | CL | 15pF |
| 串聯電阻（ESR） | R1 | 70kΩ Max. |
| 絕對最大驅動電平 | DLmax. | 0.5μW Max. |
| 驅動電平 | DL | 0.1μW typ. |
| 并聯電容 | C 0 | 1.0pF typ. |
| 頻率老齡化 | f_age | ±3x 10-6/Year |
| 工作溫度 | T_use |
−10ºC to +70ºC −40ºC to +85ºC |
| 儲藏溫度 | T_stg | −55ºC to +125ºC |
TXC,NDK,希華.jpg)
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發石英晶振功能失常或擊穿的閉門或雜散現象.
電源線路
電源的線路阻抗應盡可能低.
輸出負載
建議將輸出負載安裝在盡可能靠近石英晶體振蕩器的地方(在20mm范圍之間).
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.
熱影響
重復的溫度巨大變化可能會降低受損害的有源晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
進口石英晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致有源晶振無法產生振蕩和/或非正常工作.
富士晶振所有的經營組織都將積極應用國際標準以及適用的法律法規.為促進合理有效的公共政策的制訂實施加強戰略聯系.
消除事故和環境方面的偶發事件,減少廢物的產生和排放,有效的使用能源和各種自然資源,對緊急事件做好充分準備,以便及時做出反應.
對我們的產品進行檢驗,同時告知我們的員工顧客以及公眾,如何安全的使用,如何使用對環境影響較小,幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境.
富士晶振集團提倡在生產有源晶振的過程中減少污染物排放,對不可再生的資源進行有效利用.減少廢物的產生,對其排放的責任進行有效管理,有效地使用能源.通過設計工藝程序?qū)T工進行培訓保護環境以及人們的健康和安全.提供安全使用和廢置我們的產品的信息,對環境有重大健康安全和環境的運營現狀進行糾正.
創造并提供專研了“省、小、精”的32.768K鐘表晶振,溫補晶振,石英晶振,有源晶振,壓控振蕩器等水晶元器件及其關聯產品；并且構筑和革新既可以降低環境負荷又可以提高生產性的生產流程的活動.
