- 編號：51512525
- 頻率：22.250MHz
- 尺寸：7.0x5.0mm
VCC1A-E3R-22M2500000TR,7050mm,22.250MHz,Microchip晶振
VCC1A-E3R-22M2500000TR,7050mm,22.250MHz,Microchip晶振,VCC1A,寬帶接入應用晶振，美國進口晶振，Microchip晶振，型號：VCC1A系列，編碼為：VCC1A-E3R-22M2500000TR，電源電壓：5.0VDC，50pF，穩定性：50ppm，溫度范...
TXC,NDK,希華.jpg)

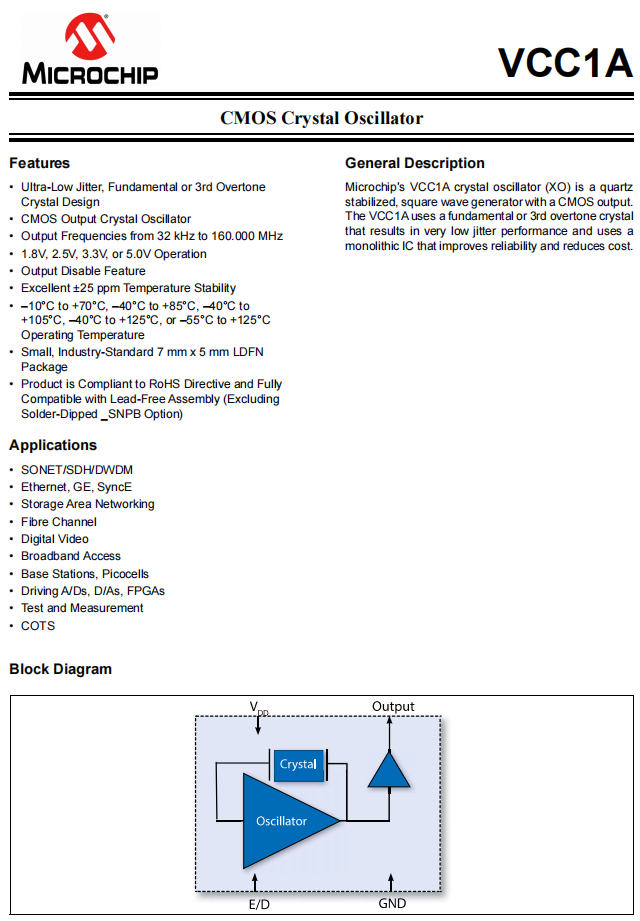

VCC1A-E3R-22M2500000TR,7050mm,22.250MHz,Microchip晶振,VCC1A,寬帶接入應用晶振，美國進口晶振，Microchip晶振，型號：VCC1A系列，編碼為：VCC1A-E3R-22M2500000TR，電源電壓：5.0VDC，50pF，穩定性：±50ppm，溫度范圍：-55°C到+125°C，頻率：22.250MHz，小體積晶振尺寸： 7.0x5.0mm，四腳貼片晶振，CMOS輸出石英晶體振蕩器，石英晶振，有源晶振。VCC1A晶體振蕩器（XO）是一種石英穩定的方波發生器。VCC1A使用一個基本的或第三泛音晶體，導致非常低的抖動性能，并使用一個單片IC，提高可靠性和降低成本。應用程序：SONET/SDH/DWDM，以太網，GE，同步存儲區域網絡，光纖通道，數字視頻，寬帶接入，基站，微電路驅動A/D，D/As，F(xiàn)PGAs，測試和測量，COTS等應用。
VCC1A-E3R-22M2500000TR,7050mm,22.250MHz,Microchip晶振,VCC1A,寬帶接入應用晶振，產品特點：
超低抖動，基本或第三過音
水晶設計，CMOS輸出
輸出頻率從32kHz到160.000MHz
1.8V、2.5V、3.3V或5.0V操作石英晶體振蕩器
輸出禁用功能，卓越的±25ppm溫度穩定性
工作溫度：–10°C至+70°C，–40°C至+85°C，-40°C至+105°C、-40°C至+125°C或-55°C至+125°C
小型，工業標準-7mmx5mm LDFN包裝
產品符合RoHS指令，并完全兼容無鉛組件（不含焊料浸漬的_SNPB選項）
格發TXC,NDK,希華.jpg)
VCC1A-E3R-22M2500000TR,7050mm,22.250MHz,Microchip晶振,VCC1A,寬帶接入應用晶振,參數表
| Parameter | Sym. | Min. | Typ. | Max. | Units | Conditions | ||||||||
| Supply | ||||||||||||||
| Voltage | V DD | 2.97 | 3.3 | 3.63 | V | Note 1 | ||||||||
| Max. Supply Voltage | –0.5 | 7.0 | V | |||||||||||
| Max. Voltage E/D | –0.5 | V DD+ 0.5 | V | |||||||||||
| Current (Note 2) | IDD | 3 | mA | ≤12 MHz | ||||||||||
| 4 | 12.001 MHz to 20.000 MHz | |||||||||||||
| 12 | 20.001 MHz to 65 MHz | |||||||||||||
| 21 | 65.001 MHz to 133 MHz | |||||||||||||
| 27 | 133.001 MHz to 160 MHz | |||||||||||||
| Current, Output Disabled | 10 | µA | ||||||||||||
| Frequency | ||||||||||||||
| Nominal Frequency | f NOM | 22.250 | MHz | |||||||||||
| Stability (Note 3) | ±25 | ppm | Ordering Option | |||||||||||
| ±32 | ||||||||||||||
| ±50 | ||||||||||||||
| ±100 | ||||||||||||||
| Outputs | ||||||||||||||
| Output Logic Level High | V OH | 0.9 x V DD | V | Note 2 | ||||||||||
| Output Logic Level Low | VOL | 0.1 x V DD | Note 2 | |||||||||||
| Load | I OUT | 15 | pF | |||||||||||
|
Output Rise/Fall Time (Note 2) |
tR/tF | 30 | ns | <1.024 MHz | ||||||||||
| 8 | 1.024 MHz to 20 MHz | |||||||||||||
| 5 | 20.001 MHz to 50.000 MHz | |||||||||||||
| 3 | 50.001 MHz to 160 MHz | |||||||||||||
| Output Leakage | IZ | ±10 | µA | Output Disabled | ||||||||||
| Duty Cycle | 45 | 50 | 55 | % | Note 2, Note 4 | |||||||||
|
Period Jitter (Note 5) 100 MHz |
ΦJ | 2.8 | ps | RMS | ||||||||||
| 25 | Peak-to-peak | |||||||||||||
| RMS Jitter (Note 6) | ΦJ | 76 | 115 | fs |
12 kHz to 20 MHz |
|||||||||

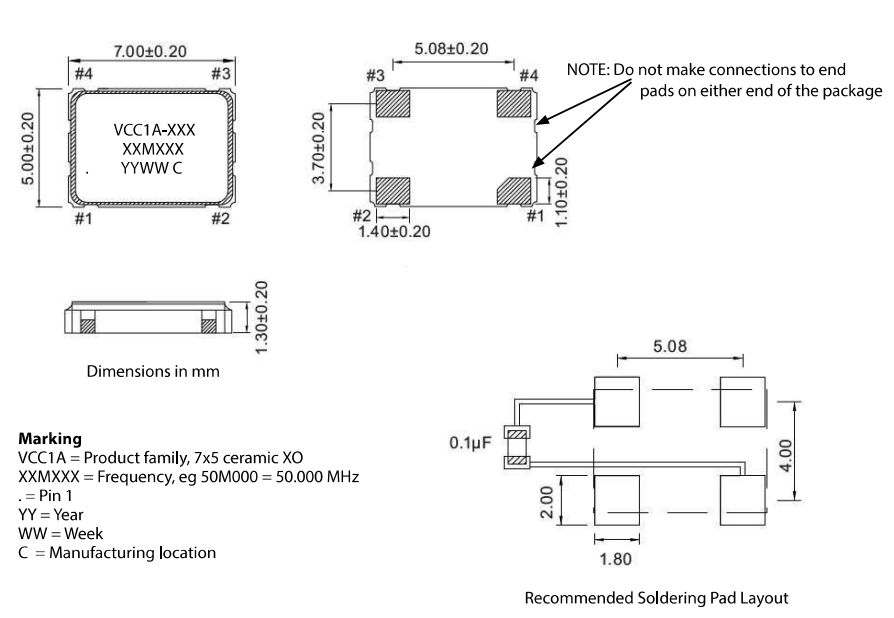

VCC1A-E3R-22M2500000TR,7050mm,22.250MHz,Microchip晶振,VCC1A,寬帶接入應用晶振,尺寸圖
