- 編號：21217566
- 頻率：100~212.5MHZ

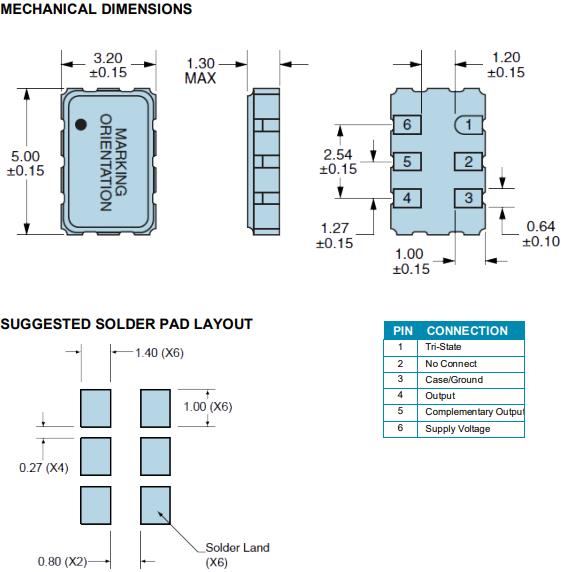

- 尺寸：5.0*3.2mm
ECLIPTEK進口晶振,EL13C5差分晶振,EL13C5C2F-120.000M-TR晶振
ECLIPTEK進口晶振,EL13C5差分晶振,EL13C5C2F-120.000M-TR晶振，5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼...
.jpg)
ECLIPTEK進口晶振,EL13C5差分晶振,EL13C5C2F-120.000M-TR晶振，5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接(無鉛對應),為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.
ECLIPTEK進口晶振,EL13C5差分晶振,EL13C5C2F-120.000M-TR晶振，貼片晶振晶片邊緣處理技術:貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.
TXC,NDK,希華.jpg)
Ecliptek日蝕晶振公司成立于1987年,是一家SMD石英晶體,貼片無源晶振頻率元件控制市場上公認的領導者.日蝕晶振公司擁有先進的產品和領先的技術使我們能夠為客戶提供最好的石英晶體,貼片晶振,石英水晶和有源晶振,石英晶體振蕩器,貼片振蕩器產品.
ECLIPTEK進口晶振,EL13C5差分晶振,EL13C5C2F-120.000M-TR晶振，服務是ECLIPTEK晶振成功的基石.我們時時為客戶著想,盡力滿足并超越客戶對于我們的石英晶振,貼片晶振,電壓晶體元件,晶體振蕩器,有源晶振等產品的質量要求以及服務價值.格發TXC,NDK,希華.jpg)

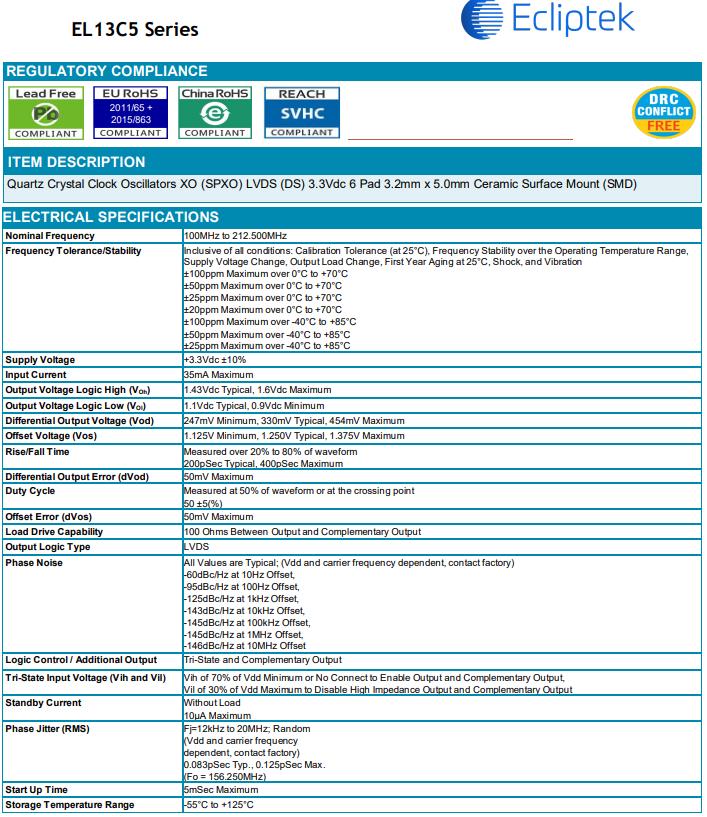

| Nominal Frequency | 100MHz to 212.500MHz |
| Frequency Tolerance/Stability |
Inclusive of all conditions: Calibration Tolerance (at 25°C), Frequency Stability over the Operating Temperature Range, Supply Voltage Change, Output Load Change, First Year Aging at 25°C, Shock, and Vibration ±100ppm Maximum over 0°C to +70°C ±50ppm Maximum over 0°C to +70°C ±25ppm Maximum over 0°C to +70°C ±20ppm Maximum over 0°C to +70°C ±100ppm Maximum over -40°C to +85°C ±50ppm Maximum over -40°C to +85°C ±25ppm Maximum over -40°C to +85°C |
| Supply Voltage | +3.3Vdc ±10% |
| Input Current | 35mA Maximum |
| Output Voltage Logic High (VOH) | 1.43Vdc Typical, 1.6Vdc Maximum |
| Output Voltage Logic Low (VOL) | 1.1Vdc Typical, 0.9Vdc Minimum |
| Differential Output Voltage (Vod) | 247mV Minimum, 330mV Typical, 454mV Maximum |
| Offset Voltage (Vos) | 1.125V Minimum, 1.250V Typical, 1.375V Maximum |
| Rise/Fall Time |
Measured over 20% to 80% of waveform 200pSec Typical, 400pSec Maximum |
| Differential Output Error (dVod) | 50mV Maximum |
| Duty Cycle |
Measured at 50% of waveform or at the crossing point 50 ±5(%) |
| Load Drive Capability | 100 Ohms Between Output and Complementary Output |
| Output Logic Type | LVDS |
| Phase Noise |
All Values are Typical; (Vdd and carrier frequency dependent, contact factory) -60dBc/Hz at 10Hz Offset, -95dBc/Hz at 100Hz Offset, -125dBc/Hz at 1kHz Offset, -143dBc/Hz at 10kHz Offset, -145dBc/Hz at 100kHz Offset, -145dBc/Hz at 1MHz Offset, -146dBc/Hz at 10MHz Offset |
| Logic Control / Additional Output | Tri-State and Complementary Output |
| Tri-State Input Voltage (Vih and Vil) |
Vih of 70% of Vdd Minimum or No Connect to Enable Output and Complementary Output, Vil of 30% of Vdd Maximum to Disable High Impedance Output and Complementary Output |
|
Output Control Input Voltage Logic Low (Vil) |
30% of Vdd Maximum to Disable Output (High Impedance) |
| Standby Current |
Without Load 10µA Maximum |
| Phase Jitter (RMS) |
Fj=12kHz to 20MHz; Random (Vdd and carrier frequency dependent, contact factory) 0.083pSec Typ., 0.125pSec Max. (Fo = 156.250MHz) |
| Start Up Time | 5mSec Maximum |
| Storage Temperature Range | -55°C to +125°C |
TXC,NDK,希華.jpg)
激勵功率
在SMD晶振上施加過多驅動力,會導致產品特性受到損害或破壞.電路設計必須能夠維持適當?shù)募罟β?（請參閱“激勵功率”章節內容）.
負極電阻
除非石英晶體振蕩器回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加（請參閱“關于振蕩”章節內容）.ECLIPTEK進口晶振,EL13C5差分晶振,EL13C5C2F-120.000M-TR晶振.
負載電容
有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管SMD晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
抗沖擊
抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是貼片石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.
正常溫度和濕度:
溫度:+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）.
(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.
ECLIPTEK進口晶振,EL13C5差分晶振,EL13C5C2F-120.000M-TR晶振，ECLIPTEK晶振公司將有效率的使用自然資源和能源,以便從源頭減少廢物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意.
ECLIPTEK晶振集團實施創新戰略,提高自主創新能力,確保公司可持續發展.實施節約戰略,提高建設節約環保型企業能力,確保實現節能環保規劃目標.
ECLIPTEK歐美晶振公司在“制造、使用、有效利用、再利用”這樣一個有源晶體振蕩器產品生命周期中,努力創造豐富的價值,給社會帶來溫馨和安寧,感動和驚喜,同時為減少環境影響,努力做好“防止地球變暖、有效利用資源、對化學物質進行管理”,實現與地球的和諧相處.
